RoboRealm - Calculadora

Video explicativo

Explicacion paso a paso

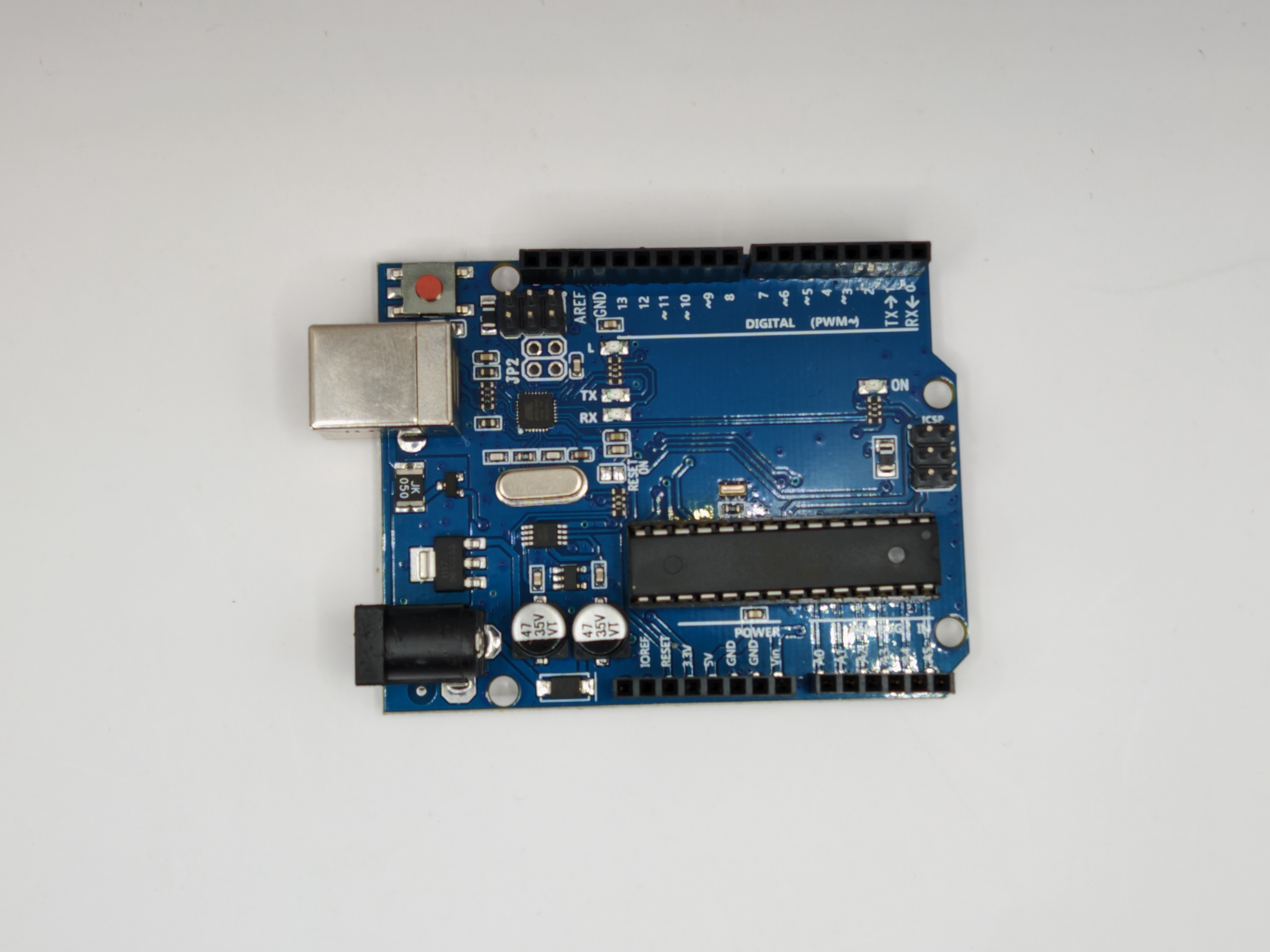

Para conectar la pantalla LCD a tu Arduino paso a paso, aquí tienes una guía detallada:

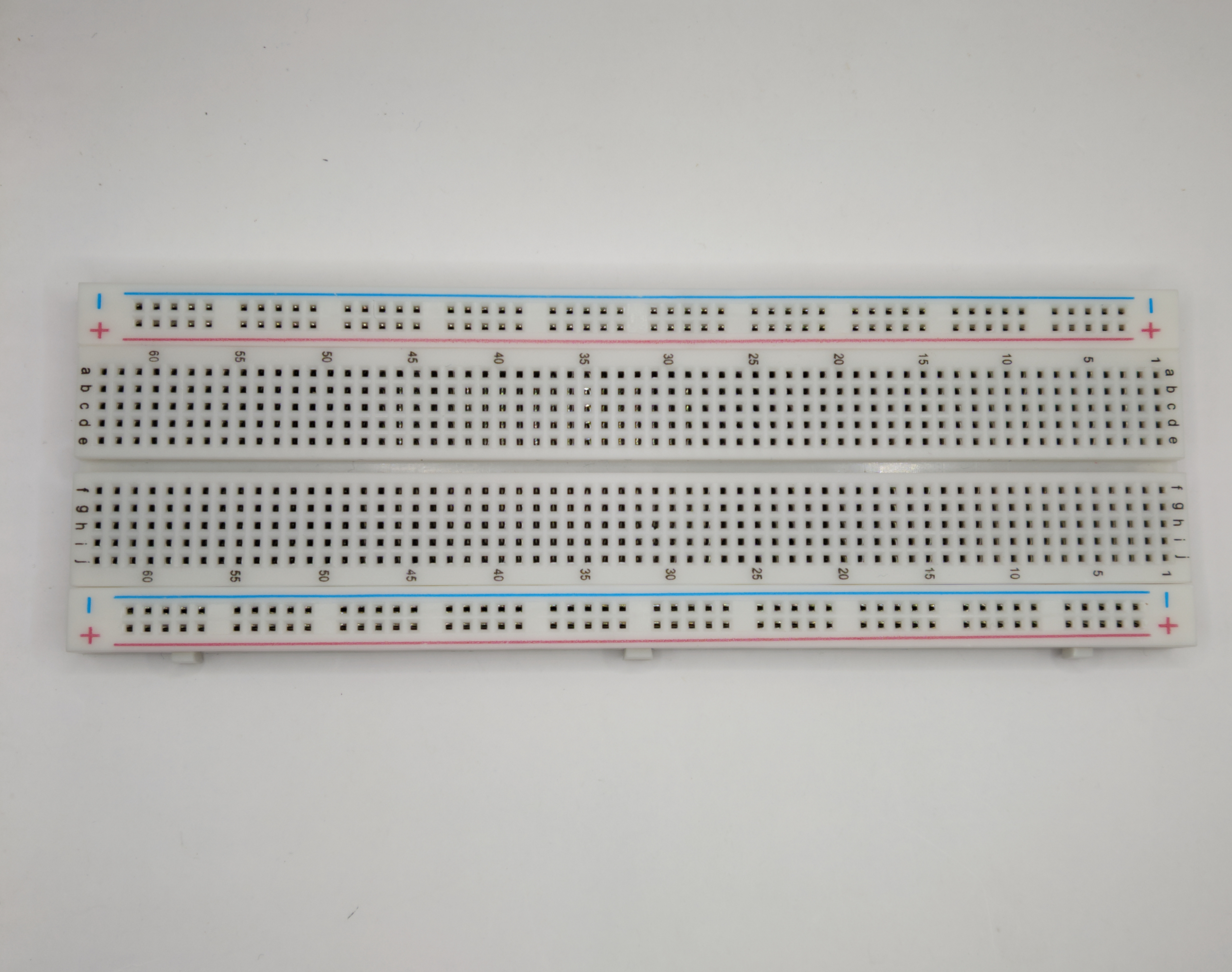

Conexión de la alimentación
1. Conecta la línea de alimentación de 5V del Arduino al lado positivo (+) de la protoboard.
2. Conecta el GND (tierra) del Arduino al lado negativo (-) de la protoboard.
3. Conecta los lados positivo y negativo de la protoboard: conecta los lados negativos (-) entre sí y los lados positivos (+) entre sí.

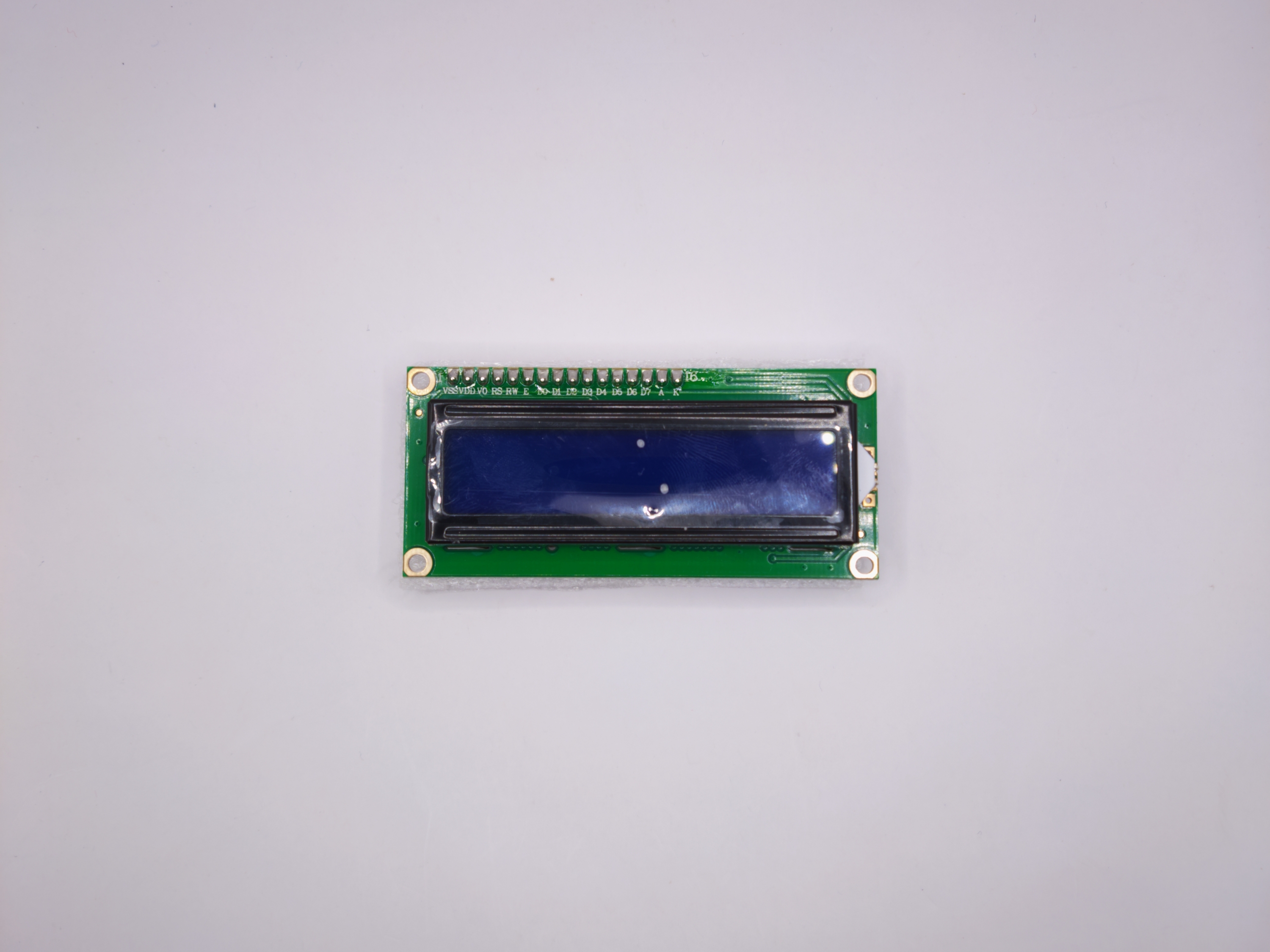

Cableado de la pantalla LCD:
1. Conecta el GND de la pantalla LCD a la fila 4 de la protoboard y conecta la otra extremidad en la columna c.
2. Coloca una resistencia de 220 ohmios en la fila 4, columna d, y termina la conexión en la misma fila, pero en la columna f.
3. Conecta el VCC (alimentación) de la pantalla al lado positivo de la protoboard.
4. Conecta el VD (contraste) de la pantalla al lado negativo de la protoboard.
5. Conecta el RS (selector de registro) a la fila 7, columna f, de la protoboard. Luego, pasa un cable desde la fila 7, columna j, de la protoboard al pin 12 del Arduino.
6. Conecta el RW (lectura/escritura) de la pantalla al lado negativo de la protoboard.
7. Conecta el pin E (habilitar) de la pantalla a la fila 9, columna f, de la protoboard. Luego, pasa un cable desde la fila 9, columna j, de la protoboard al pin 11 del Arduino.
8. Conecta el D4 de la pantalla a la fila 14, columna f, de la protoboard. Luego, pasa un cable desde la fila 14, columna g, de la protoboard al pin 5 del Arduino.
9. Conecta el D5 de la pantalla a la fila 15, columna f, de la protoboard. Luego, pasa un cable desde la fila 15, columna g, de la protoboard al pin 4 del Arduino.
10. Conecta el D6 de la pantalla a la fila 16, columna f, de la protoboard. Luego, pasa un cable desde la fila 16, columna g, de la protoboard al pin 3 del Arduino.
11. Conecta el D7 de la pantalla a la fila 17, columna f, de la protoboard. Luego, pasa un cable desde la fila 17, columna g, de la protoboard al pin 2 del Arduino.
12. Conecta el LED de la pantalla a la fila 19, columna h, de la protoboard. Coloca una resistencia de 330 ohmios en la fila 19, columna i, y termina la conexión en el lado positivo de la placa.
13. Conecta el LED de la pantalla al lado negativo de la protoboard.

¡Con estos pasos, deberías tener tu pantalla LCD conectada y lista para usar con tu Arduino!

Materiales a usar

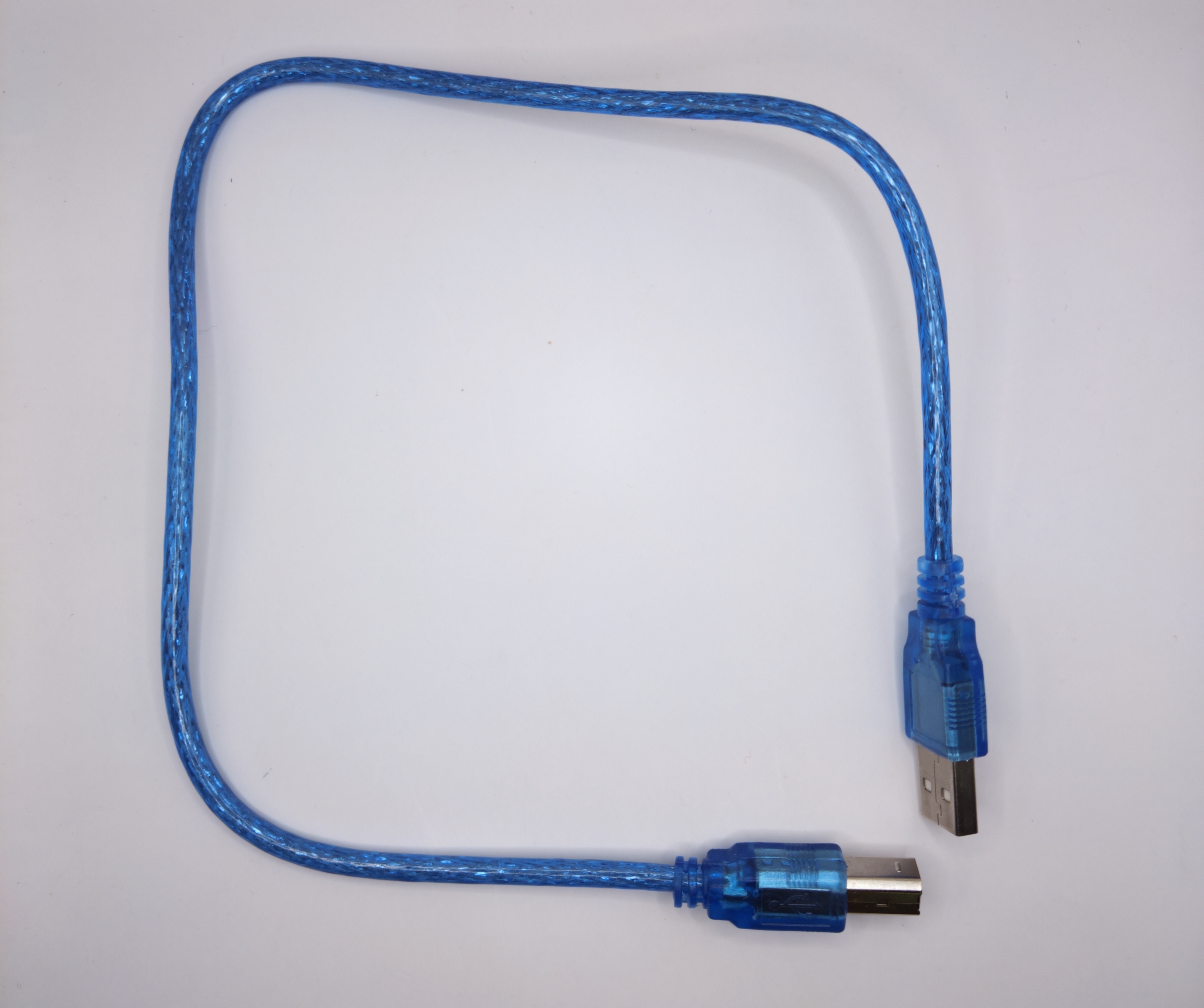

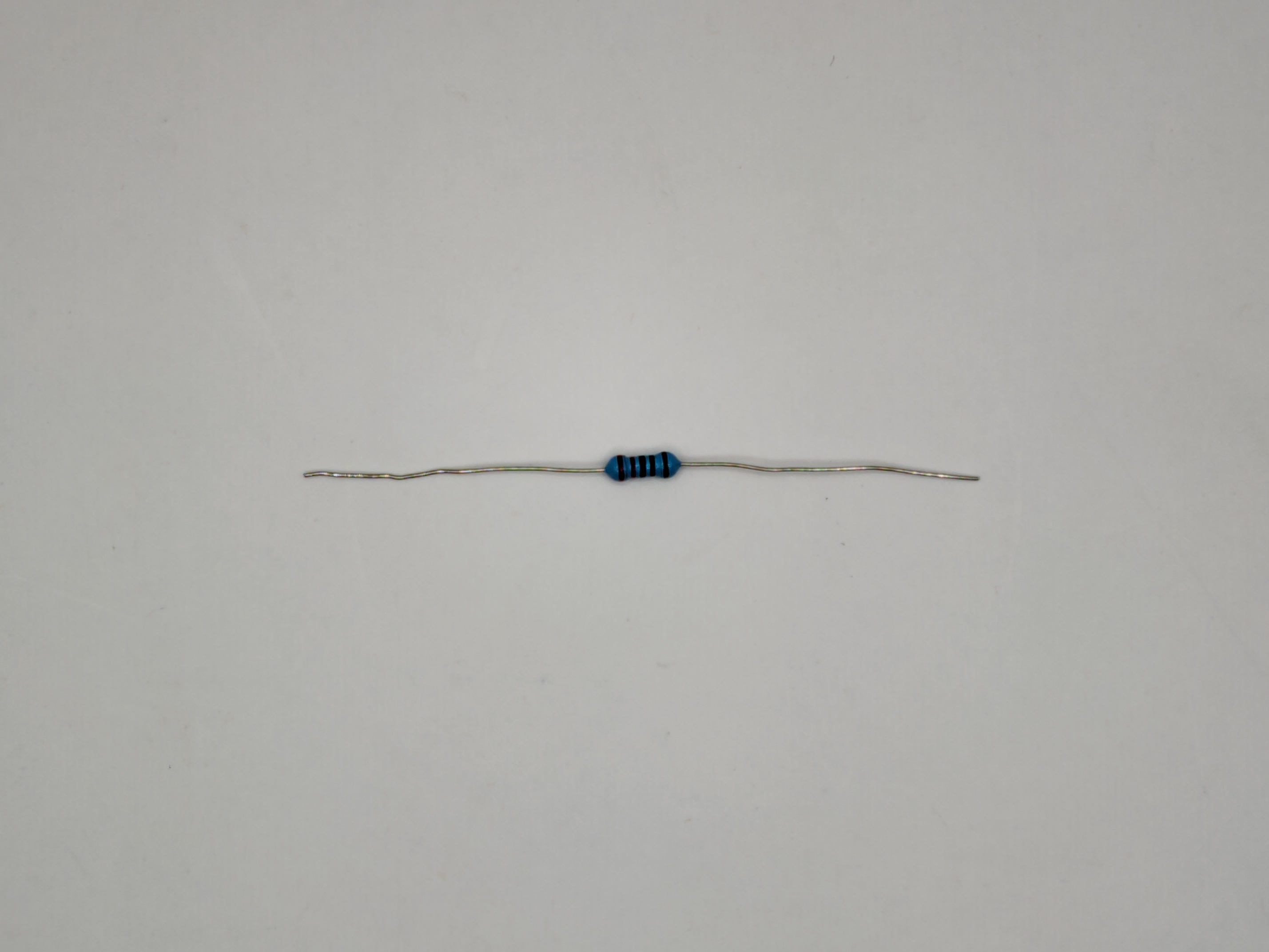

- 1 Resistencias (220ohms) y 1 (330ohms)

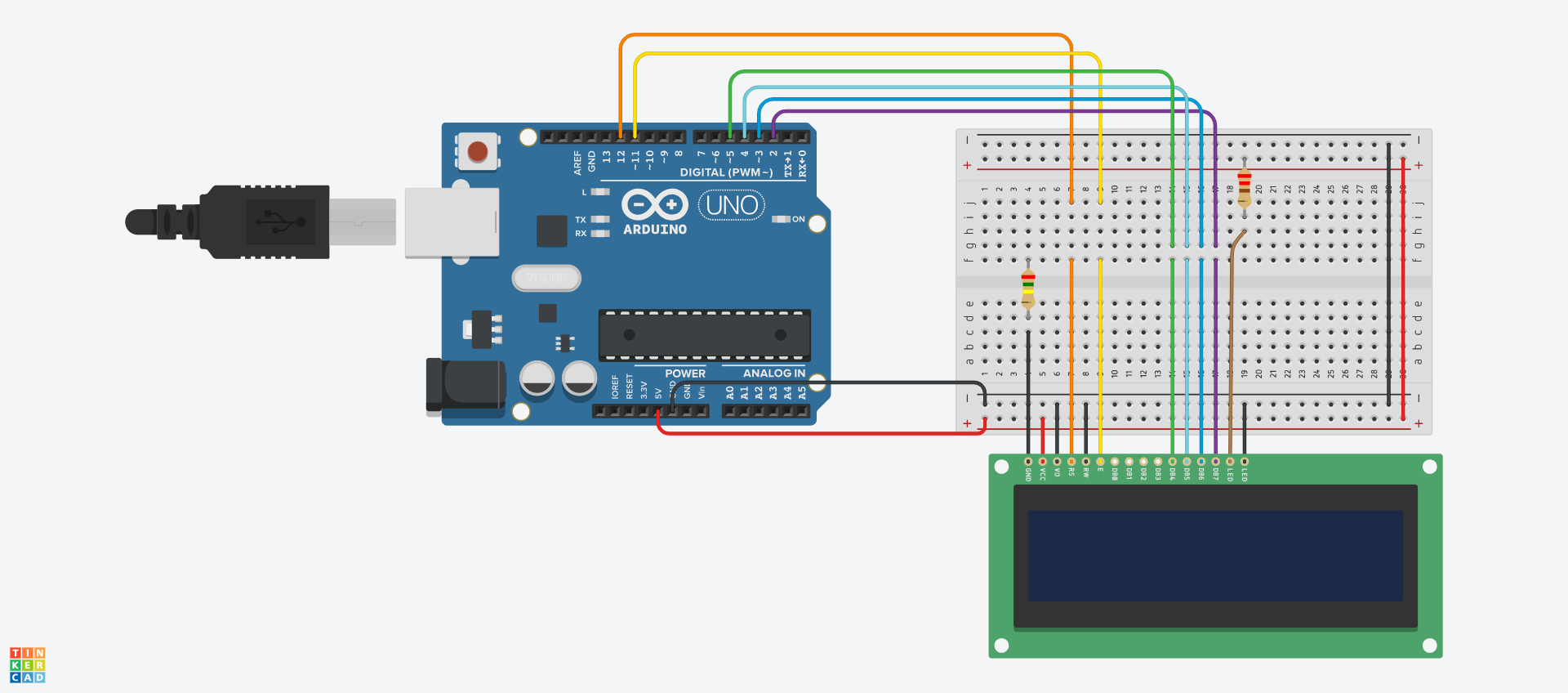

Diagrama

Codigo realizado

     #include <LiquidCrystal.h>
		int rs = 12;
		int e = 11;
		int d4 = 5;
		int d5 = 4;
		int d6 = 3;
		int d7 = 2;
		int numero = 0;
		float firstN;
		float secondN;
		float result;
		String operatorN;

		LiquidCrystal lcd(rs, e, d4, d5, d6, d7);

		void setup() {
		  // put your setup code here, to run once:
		  lcd.begin(16, 2);
		  Serial.begin(9600);
		}

		void loop() {
		  // put your main code here, to run repeatedly:
		  lcd.setCursor(0, 0);
		  lcd.print("Ingresa 1er Num");
		  while (Serial.available() == 0) {

		  }
		  firstN = Serial.parseFloat();
		  lcd.clear();

		  lcd.setCursor(0, 0);
		  lcd.print("Ingresa 2do Num");
		  while (Serial.available() == 0) {

		  }
		  secondN = Serial.parseFloat();
		  lcd.clear();
		  lcd.setCursor(0, 0);
		  lcd.print("Que Operacion?");
		  lcd.setCursor(0, 1);
		  lcd.print("+ - * /");
		  while (Serial.available() == 0) {

		  }
		  operatorN = Serial.readString();
		  lcd.clear();

		  if (operatorN == "+" ) {
		    result = firstN + secondN;
		  }
		  if (operatorN == "-") {
		    result = firstN - secondN;
		  }
		  if (operatorN == "*") {
		    result = firstN * secondN;
		  }
		  if (operatorN == "/") {
		    result = firstN / secondN;
		  }

		  lcd.setCursor(0, 0);
		  lcd.print("Tu operacion es:");
		  lcd.setCursor(0, 1);
		  lcd.print(firstN);
		  lcd.print(operatorN);
		  lcd.print(secondN);
		  lcd.print("=");
		  lcd.print(result);
		  delay(10000);
		  lcd.clear();
		  lcd.setCursor(0, 0);
		  lcd.print("Gracias");
		  delay(2000);
		  lcd.clear();
		}
