Explicacion paso a paso

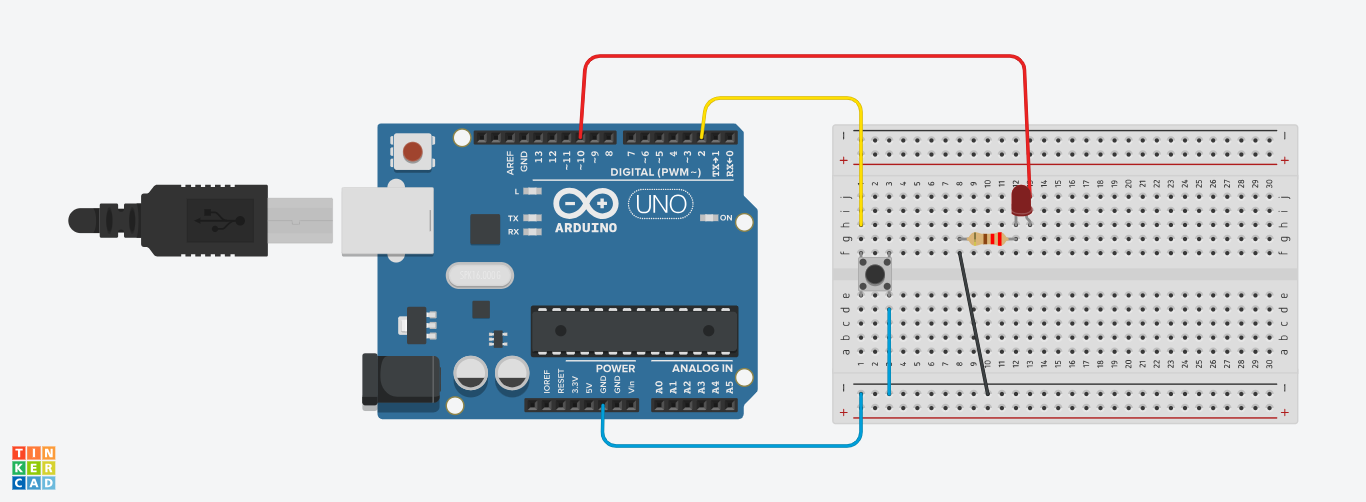

Conectamos el botón de pines en medio de la protoboard, no importa a qué altura: Esto implica insertar el botón en la protoboard de modo que los pines queden dentro de los agujeros de la misma. No es crucial dónde exactamente se coloca el botón en la protoboard.

Conectamos el positivo del botón al pin 2 del Arduino: Tomamos un cable y conectamos un extremo al pin positivo del botón (generalmente marcado como "NO" o "NC") y el otro extremo al pin 2 de la placa Arduino.

Conectamos tierra al negativo de la protoboard: Utilizamos otro cable para conectar el pin negativo del botón (comúnmente marcado como "COM" o "GND") a cualquier fila de tierra en la protoboard. Esto permite cerrar el circuito cuando se presiona el botón. Conectamos el cable tierra del GND del Arduino al negativo de la protoboard: Tomamos un cable que proporciona tierra desde la placa Arduino y lo conectamos a cualquier fila de tierra en la protoboard. Esto asegura que la protoboard y el Arduino estén en el mismo circuito de tierra.

Colocamos una resistencia de 220 ohms en la línea 8 y la línea 12 de la protoboard, la línea 8 está conectada al negativo de la protoboard: Aquí, insertamos una resistencia de 220 ohms en dos filas separadas de la protoboard, conectando un extremo de la resistencia a la fila de tierra en la línea 8.

Enfrente de la resistencia en el punto 12 está el negativo del LED rojo: Esto significa que conectamos el terminal negativo (cátodo) del LED rojo en la misma fila que el extremo libre de la resistencia en la línea 12 de la protoboard.

El positivo del LED está conectado al pin 10 del Arduino: Usamos un cable para conectar el terminal positivo (ánodo) del LED rojo al pin 10 de la placa Arduino. Esto permitirá que el Arduino controle el encendido y apagado del LED.

Materiales a usar

- Arduino uno

- Cable usb

- Protoboard

- botones

- 1 Led (cualquier color)

- Resistencia (330ohms)
